Wersja AKM Wzór 6H3 Numer wytłoczony tylko na osłonie gumowej pochwy , natomiast bagnecie i pochwie brak
Bagnet - nóż bojowy przeznaczony do samopowtarzalnego karabinka AKM , AK 74 Bagnet może być wykorzystany jako nożyce do cięcia drutu.
Oznaczenia Numer bagnetu jest umieszczony na jelcu oraz na pochwie. Stemple kontroli są na jelcu , głowicy , na przedłużeniu płaszcza pochwy stanowiącym ramię nożyc i zamocowanie drugiego ramienia nożyc ( głowni ) oraz na występie na dole pochwy ograniczającym ruch tego ramienia.

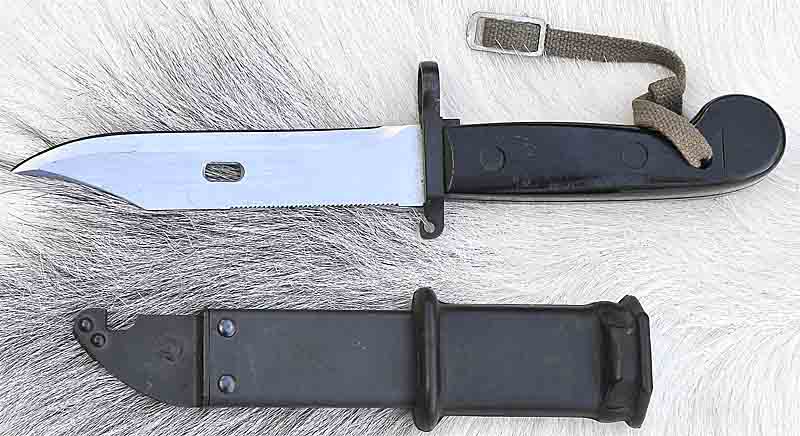

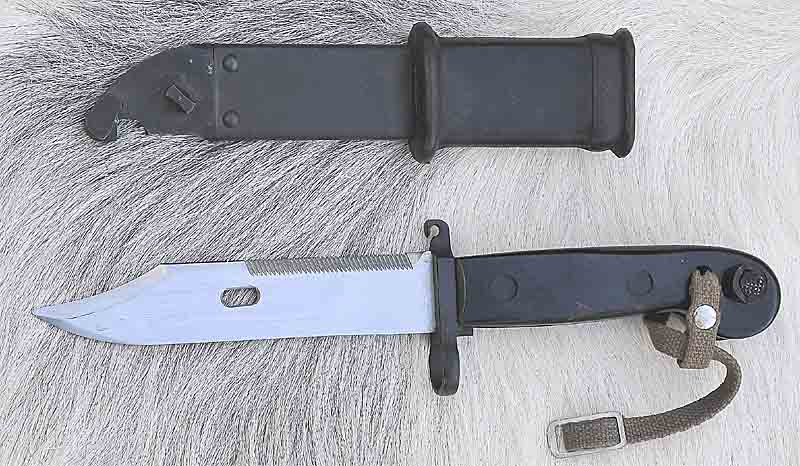

Konstrukcja bagnetu
Bagnet ma głownię bez zbrocza z jednostronnie szlifowanym ostrzem ( mającym dodatkowy szlif bojowy ) oraz jednostronnie sfrezowanym grzbietem z naciętymi zębami piły - tarki ( 36 zębów ) zaostrzonym na krótkim odcinku działającym jako ramię nożyc . Pióro niesymetryczne z wcięciem . ostrzone jak pozostała część głowni , z dodatkowym sfazowaniem drugiej strony . Jelec z pierścieniem i haczykiem z drugiej strony umożliwiającym zaczepienie sprzączki temblaka zamocowanego również w otworze głowicy , a powodującego pewniejszy chwyt bagnetu . Mocowanie na karabinie w pierścieniu jelca i prowadnicy głowicy . zatrzask ze sprężyną w głowicy rękojeści . Jelec mocowany do trzonu dwoma nitami . Rękojeść bakelitowa. głowica mocowana wkrętem . pochwa stalowa z izolacyjną osłoną gumową w górnej części . Stalowe zakończenie pochwy przynitowane do płaszcza pochwy dwoma nitami ma przyspawany zaczep w kształcie litery T oraz przynitowany dwoma nitami ogranicznik ruchu głowni ( jako ramienia nożyc ) oraz odpowiedni wykrój , w który wchodzi przecinany drut. Dławik wsuwany do pochwy i blokowany sprężynującym elementem wchodzącym w otwór płaszcza . W górnej części płaszcza znajduje się zgrzewana z płaszczem punktowo obejma - antabka , o którą zaczepiany jest karabin z pętlą , poprzecznym paskiem , obejmującą rękojeść i zapinkę. Pochwa , jelc i głowica - oksydowane na czarno .
Wymiary
Długość bagnetu - 275 mm Długość bagnetu w pochwie - 332 mm Długość głowni - 147 mm Szerokość głowni u nasady - 30 mm Grubość głowni u nasady - 3,5 mm Długość rękojeści - 120 mm Wewnętrzna średnica pierścienia - 17,6 mm Długość pochwy - 202 mm
